VPC 내에서 서브넷의 역할에 대해 알아보자.
커피숍의 예를 들자면 다음과 같다.
먼저 고객이 캐셔에게 음료를 주문한다.
그러면 캐셔는 바리스타에게 주문을 전달한다.
일부 고객이 캐셔를 건너 뛰고 바리스타에게 직접 주문하려고 한다고 가정하자.
그러면 주문 흐름이 중단되고 고객이 커피숍의 제한 구역에 접근한다.
이 문제를 해결하기 위해 캐셔와 바리스타를 별도의 워크스테이션에 배치하여 카운터 영역을 구분한다.
캐셔의 워크스테이션은 퍼블릭이고 고객을 응대하도록 설계되어있다.
바리스타의 워크스테이션은 프라이빗으로, 캐셔로부터 주문을 받을 수 있지만 고객으로부터 직접 주문을 받을 수는 없다.
이는 AWS 네트워킹 서비스를 사용하여 리소스를 격리하고 네트워크 트래픽의 흐름을 정확히 결정하는 것과 비슷하다.
커피숍의 카운터 영역을 VPC로 생각할 수 있다.
카운터 영역은 캐셔의 워크스테이션과 바리스타의 워크스테이션을 위해 두 개의 영역으로 나뉜다.
VPC에서 서브넷은 리소스를 그룹화하는데 사용되는 별개의 영역이다.
서브넷
서브넷은 보안 or 운영 요구 사항에 따라 리소스를 그룹화할 수 있는 VPC 내의 한 섹션이다.
서브넷은 퍼블릭 or 프라이빗일 수 있다.
퍼블릭 서브넷에는 온라인 상점의 웹 사이트와 같이 누구나 액세스할 수 있어야 하는 리소스가 포함된다.
프라이빗 서브넷에는 고객의 개인 정보 및 주문 내역이 포함된 데이터베이스와 같이 프라이빗 네트워크를 통해서만 액세스할 수 있는 리소스가 포함된다.
VPC 내에서 서브넷은 서로 통신할 수 있다.
(ex) 퍼블릭 서브넷에 잇는 EC2 인스턴스가 프라이빗 서브넷에 있는 데이터 베이스와 통신하는 애플리케이션

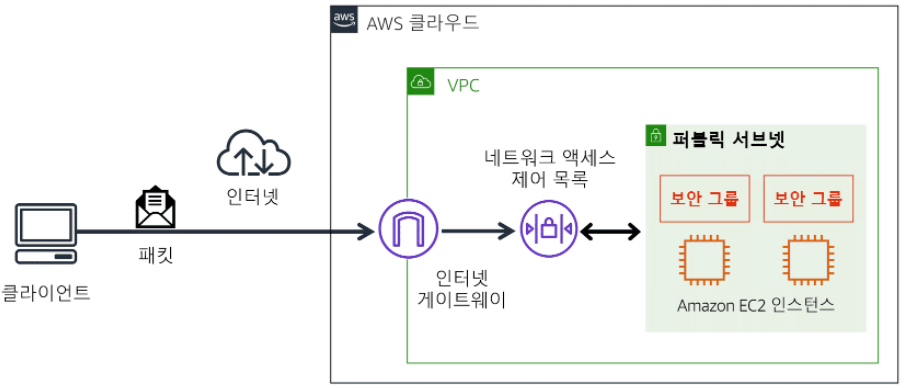

VPC의 네트워크 트래픽
고객이 AWS 클라우드에서 호스팅되는 애플리케이션에 데이터를 요청하면 이 요청은 패킷으로 전송된다.
패킷은 인터넷이나 네트워크를 통해 전송되는 데이터의 단위다.
패킷은 인터넷 게이트웨이를 통해 VPC로 들어간다.
패킷이 서브넷으로 들어가거나 서브넷에서 나오려면 먼저 권한을 확인해야 한다.
이러한 사용 권한은 패킷을 보낸 사람과 패킷이 서브넷의 리소스와 통신하려는 방법을 나타낸다.
서브넷의 패킷 권한을 확인하는 VPC 구성 요소는 네트워크 ACL(액세스 제어 목록)이다.
네트워크 ACL (액세스 제어 목록)
네트워크 ACL(액세스 제어 목록)은 서브넷 수준에서 인바운드 및 아웃바운드 트래픽을 제어하는 가상 방화벽이다.
공항을 상상해보자.
공항에서 여행자들이 입국 절차를 밝고 있다.
여기서 여행자를 패킷으로 생각할 수 있고 출입국 심사 직원을 네트워크 ACL로 생각할 수 있다.
출입국 심사 직원은 여행자가 출입국할 때 여행자의 신원 정보를 확인한다.
여행자가 승인 목록에 있으면 통과할 수 있다.
그러나 여행자가 승인 목록에 없거나 금지 목록에 명시된 경우 입국할 수 없다.
각 AWS 계정에는 기본 네트워크 ACL이 포함된다.
VPC를 구성할 때 계정의 기본 네트워크 ACL을 사용하거나 사용자 지정 네트워크 ACL을 생성할 수 있다.
계정의 기본 네트워크 ACL은 기본적으로 모든 인바운드 및 아웃바운드 트래픽을 허용하지만 사용자가 자체 규칙을 추가하여 수정할 수 있다.
사용자 지정 네트워크 ACL은 사용자가 허용할 트래픽을 지정하는 규칙을 추가할 때까지 모든 인바운드 및 아웃바운드 트래픽을 거부한다.
또한 모든 네트워크 ACL에서 명시적 거부 규칙이 있다.
이 규칙은 패킷이 목록의 다른 모든 규칙과 일치하지 않으면 해당 패킷이 거부되도록 한다.
상태 비저장 패킷 필터링
네트워크 ACL은 상태 비저장 패킷 필터링을 수행한다.
즉, 아무것도 기억하지 않고 각 방향(인바운드 및 아웃바운드)으로 서브넷 경계를 통과하는 패킷만 확인한다.
다시 공항의 예시를 생각해보자.
다른 국가에 입국하려는 여행자를 상기해보자.
이는 EC2 인스턴스에서 인터넷으로 요청을 전송하는 것과 같다.
해당 요청에 대한 패킷 응답이 서브넷으로 반환될 때 네트워크 ACL은 이전 요청을 기억하지 못한다.
네트워크 ACL은 규칙 목록에 따라 패킷 응답을 확인하여 허용 or 거부 여부를 결정한다.
패킷이 서브넷에 들어간 후에는 서브넷 내의 리소스 (ex: EC2 인스턴스)에 대한 권한이 평가되어야 한다.
패킷에서 EC2 인스턴스에 대한 권한을 확인하는 VPC 구성 요소는 보안 그룹이다.
보안 그룹
보안 그룹은 EC2 인스턴스에 대한 인바운드 및 아웃바운드 트래픽을 제어하는 가상 방화벽이다.
기본적으로 보안 그룹은 모든 인바운드 트래픽을 거부하고 모든 아웃바운드 트래픽을 허용한다.
사용자 지정 규칙을 추가하여 허용 or 거부할 트래픽을 구성할 수 있다.
로비에서 방문객을 안내하는 경비원이 있는 아파트를 상상해보자.
여기서 방문객은 패킷이고 경비원은 보안 그룹이다.
방문객이 도착하면 경비원은 방문객 목록을 보고 해당 방문객이 건물 안으로 들어갈 수 있는지 확인한다.
그러나 방문객이 건물에서 나갈 때는 경비원이 목록을 다시 확인하지 않는다.
서브넷 내에 여러 EC2 인스턴스가 있는 경우 동일한 보안 그룹에 연결하거나 각 인스턴스마다 서로 다른 보안 그룹을 사용할 수 있다.
상태 저장 패킷 필터링
보안 그룹은 상태 저장 패킷 필터링을 수행한다.
즉, 들어오는 패킷에 대한 이전 결정을 기억한다.
EC2 인스턴스에서 인터넷으로 요청을 전송한다고 생각해보자.
해당 요청에 대한 패킷 응답이 인스턴스로 반환될 때 보안 그룹이 이전 요청을 기억한다.
보안 그룹은 인바운드 보안 그룹 규칙에 관계없이 응답이 진행되도록 허용한다.
네트워크 ACL(NACL)과 보안 그룹을 모두 사용하면 VPC에서 트래픽에 대한 사용자 지정 규칙을 구성할 수 있다.
